Description
Omakotitalojen ja muiden pienkiinteistöjen mittauskeskus. Soveltuu myös työmaa-aikaiseen sähkönkäyttöön. Asennus pintaan, uppoon, pylvääseen tai jalustalle. 1-tariffikeskus. Nimellisjännite 400 V. Nimellisvirta 63A. Nollaliitin Al 50 / Cu 35. Johdonsuojakatkaisijat C-käyrällä. Tariffinohjaussulake 10A. Päävarokkeet 3x63A -varokepesät, joissa on valmiina Al 6-50 / Cu 1,5-35 -liittimet.
Kaapeleiden liittäminen tapahtuu aina alakautta. Kaapelin max. poikkipinta on 50 mm2. Syöttöosassa on irrotettava syöttökaapelin laippaosa 1×48 mm, sisältää kalvotiivisteen. Syöttöä ja maadoitusta varten on aihiot 2×38, 1×23 sekä 1×23/29 mm. Lähtöosassa on multilaippa 15×20 mm + 1×30 mm. Keskuksesta on haaroitusmahdollisuus virtakiskosta ryhmäkeskukselle. Pinta-asennuksessa keskus kiinnitetään suoraan seinäpinnalle. Yläpäädyssä on avaimenreikäkiinnitys ja alapäädyssä hahlot kiinnitysruuveille. Uppoasennuksessa käytetään upotuskaulusta tai tehdään keskuksen ympärille rakennusaineinen kehys.
Pääkytkin ei katkaise jännitettä mittarilta. IP34. Johdonsuojakatkaisijoita 6 kpl. Lev. 450 x Kork. 950 x Syv. 160 mm.

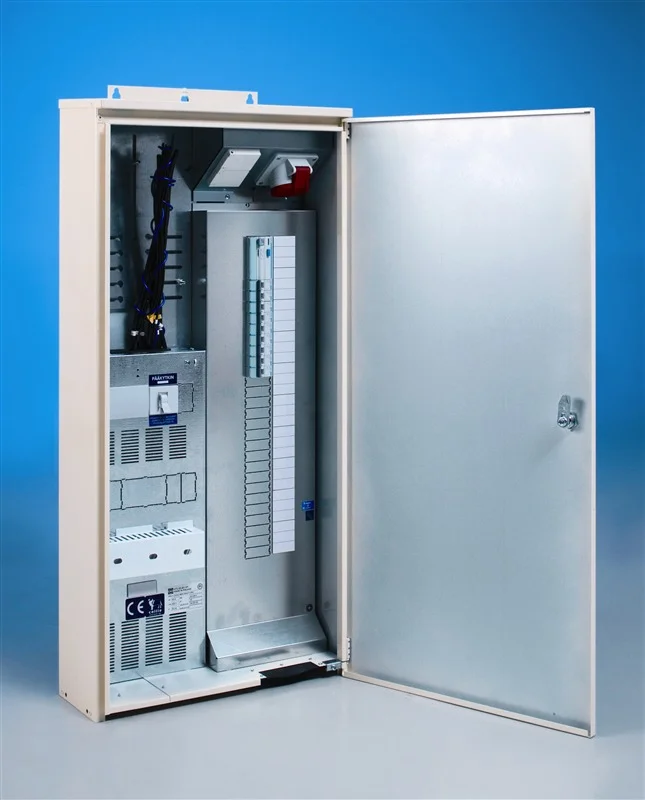

Huom! Tuotekuva ei vastaa täysin myytävää tuotetta. Tässä keskusmallissa ei ole kuvassa näkyviä pistorasioita. Tuotteen tarkempaan kokoonpanoon voi tutustua nousukaaviosta (PDF).
Tuotetiedot:
- Tuotemerkki: UTU
- Sähkötuotesarja: collie
- Sertifikaatit ja hyväksynnät: CE-merkintä
- Valmistusmaa: Suomi
- Takuuaika: 24 kk
- GTIN-koodi: 6410034263366
- Sähkönumero: 3426336
Tuotteen mitat:
- Korkeus (mm): 950
- Leveys (mm): 450
- Syvyys (mm): 160
- Pituus (mm): 160
- Tuotteen paino (kg): 19,95
Tuotteen tekniset tiedot:
- IP-luokka: IP3X
- Nimellisvirta (A): 50
- Mittariristikkojen määrä: 1
- Alapuolisella kytkentätilalla: Puristimilla
- Moduulirivien määrä: 1
- Kenttien lukumäärä: 1
Pakkauksen mitat ja paino:
- Pakkauksen leveys (mm): 470,00
- Pakkauksen korkeus (mm): 180,00
- Pakkauksen syvyys (mm): 1 000,00
- Rahtipaino (kg): 17,00
